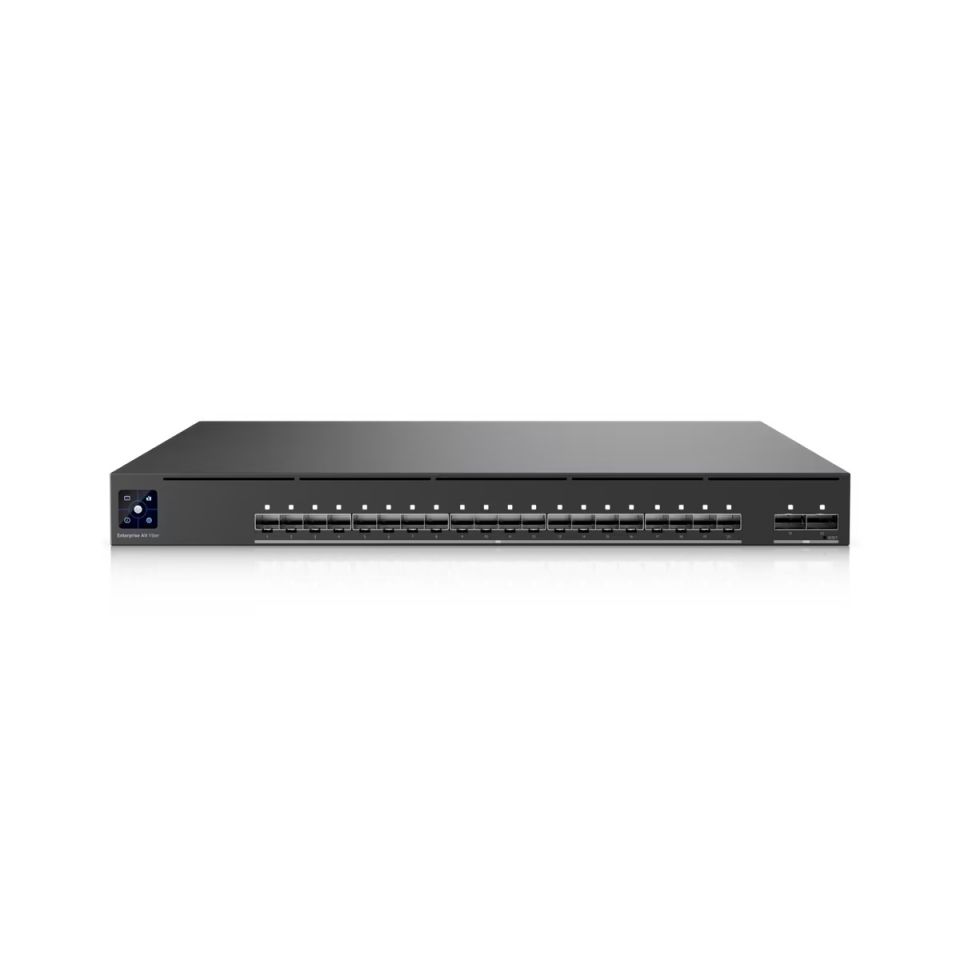

Ubiquiti EAV-Fiber - UniFi Enterprise Audio/Video Fiber switch

Popis produktu:

Ubiquiti EAV-Bridge, UniFi Enterprise Audio/Video Fiber, AVoIP switch
špičkový UniFi optický L3 switch pro profesionální A/V instalace


Produkt spadá do "Unifi Enterprise Partner Program" - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře.


Switch navržený pro rozsáhlé AV instalace i produkční studia, kde je klíčová maximální přesnost přenosu obrazu a zvuku. Nabízí 20× 10G SFP+ portů a 2× 100G QSFP28 uplinky pro vysokokapacitní optickou konektivitu s minimální latencí. Podpora standardů SMPTE ST 2110, SDVoE a AES67 umožňuje bezproblémovou integraci profesionálních video a audio technologií do jednotné infrastruktury.
Stabilní provoz zajišťuje vysoce přesný OCXO clock s podporou PTP časování a možností připojení externího GPS Grandmaster zdroje přes SMA konektor. Díky deterministické synchronizaci je ideální pro živou produkci, vysílání i kritické AV aplikace vyžadující dokonale sladěný přenos médií. Integrovaná technologie Etherlighting navíc usnadňuje orientaci v kabeláži a správu síťové infrastruktury.
Dedikovaný OOB management port umožňuje oddělenou správu mimo datový provoz a zajišťuje přístup přes SSH i při výpadku hlavní sítě. Konzolový port poskytuje přímý sériový přístup k CLI pro rychlou diagnostiku, obnovu nebo konfiguraci zařízení. Konstrukce je optimalizována pro instalaci do 4sloupkového racku, případně s využitím středového držáku nebo police v 2sloupkových rackových řešeních.
(Poznámka: EAV-XG-24-PoE se dříve nazýval EAV-24-PoE. Jedná se pouze o aktualizaci názvu; nebyly provedeny žádné změny hardwaru.)

Klíčové vlastnosti
* pokročilé AV sítě - nízkolatenční, vysoce výkonný AV transport pro moderní mediální pracovní postupy
* podpora SMPTE ST 2110, SDVoE a AES67
* PTP časování s přesným OCXO clockem
* 20x 10G SFP+ portů - vysokohustotní porty 10G SFP+ poskytují flexibilní připojení pro širokou škálu AV zařízení
* 100G uplink konektivita - 2 uplinkové porty QSFP28 umožňují vysokorychlostní agregaci napříč distribučními a základními vrstvami s rostoucí poptávkou po síti
* konzolový port pro CLI správu a diagnostiku
* načasování PTP - přesné časování AV sítě s režimy Grandmaster, Boundary a Transparent s obsahem SMA portu pro synchronizaci GPS
* redundantní napájení a chlazení - 2 napájecí zdroje vyměnitelné za provozu a inteligentní chlazení zajišťují spolehlivou provozuschopnost v kritických prostředích
* vhodné pro profesionální AV a moderní podniky
* optimalizováno pro instalaci do 4sloupkového racku

Rozložení portů:
* 1 GbE RJ-45 - 1x 1 (1G/100M/10M) - pouze port pro lokální správu OOB (management)-i když není k dispozici síťový přístup
* 10G SFP+ - 20x (10G/1G) - pro připojení koncových zařízení (downlink)
* 100G QSFP28 - 2x (100G/40G) - pro vysokorychlostní páteřní propojení (uplink)
* 1x konzolový port RJ-45 - přímý přístup k CLI přepínače pro rychlou diagnostiku, obnovu nebo konfiguraci
* 1x SMA konektor - vstup pro časový signál z GPS hodin (režim hodin Grandmaster s protokolem PTP-primární zdroj času pro síť) - precizní synchronizace času v A/V síti

Výkon:
Spínací kapacita switche: 800 Gb/s
Rychlost směrování: 595 Mpps
Velikost vyrovnávací paměti paketů: 8 MB
Celková propustnost bez blokování: 400 Gb/s
Podporované VLAN: 1000
Velikost tabulky MAC adres: 32 000
Statické trasy IPv4: 512
Seznam řízení přístupu (ACL):
* IPv4: 256 pravidel
* MAC: 256 pravidel

Funkce vrstvy L3:
*DHCP server pro lokálně spravované sítě
*Inter-VLAN Routing (lokální sítě)
*statické směrování (lokální sítě)

Funkce vrstvy L2:
* agregace portů LACP
* STP & RSTP
* PTPv2
* QoS (DSCP)
* Pro AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
* pokročilá konfigurace IGMP (Querier, Fast Leave, Router Port)
* IGMP Snooping
* 802.1X Control
* ACL založené na MAC a izolace zařízení
* DHCP Snooping & Guarding
* limit rychlosti výstupu
* řízení toku
* Storm Control
* omezování rychlosti Multicast & Broadcast
* blokování adres MAC
* omezení portu na základě MAC
* ACL založený na protokolu IP a izolace sítě
* zrcadlení a izolace portů
* Jumbo rámce
* LLDP-MED
* Voice VLAN
* prevence smyček

Management-řízení:
*Ethernet
*Serial Console
*AR

Software:
Požadavky na správu a síť: aplikace UniFi Network verze 10.3 a novější (přináší rozhraní specializované nástroje pro dohled nad AVoIP (Audio/Video over IP))

Metoda napájení: 2x univerzální vstup, 100–240 V AC, 50/60 Hz - napájení ze sítě (230 v)
Metoda vstupního napájení: 2x AC vstup, napájecí moduly (zdroje) vyměnitelné za provozu

Maximální spotřeba energie: 150 W
Redundance a chlazení:
- napájecí zdroje: 2× hot-swap 150W AC/DC napájecí moduly, redundantní
- počet ventilátorů: 4 (40x40 mm) - moduly ventilátorů vyměnitelné za provozu (moduly pracují s redundancí 3+1)

LED diody: Ethernet, zdroj, ventilátor
Tlačítka: factory reset
LCM displej: 1,3" dotykový displej (modul)
Technologie Etherlighting:
* inteligentní podsvícení portů a systémových stavů
* SFP+, QSFP28 - barevná indikace stavu

Rozměry (mm): 442,4 × 480 × 43,7
Hmotnost (g): 8950 (9050 s rack úchyty)
Barva: černá
Materiál pouzdra: SGCC ocel
Materiál uchycení: SGCC ocel
ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 8 kV
Odvod tepla: 512 BTU/hod
Okolní provozní teplota (°C): -5 až 40
Okolní provozní vlhkost: 10 až 90 % bez kondenzace
Form Factor: montáž do racku (1U plná hloubka) - pro optimální oporu vyžaduje 4sloupkový stojan (rack), středový držák nebo konzolovou polici u 2sloupkových stojanů (racků)
Podporovaná hloubka racku: čtyřsloupkové stojany (regály) 482,6 mm (19"), hloubka sloupků v rozmezí od 650 do 1 000 mm (25,6–39,4")
Použití: vnitřní

NDAA Compliant: ano

Obsah balení:
* Ubiquiti UniFi Enterprise Audio/Video Fiber
* 2x napájecí kabel
* 2x vyměnitelné napájecí moduly (hot-swap)-instalované v těle zařízení
* 4x vyměnitelné ventilátory (hot-swap)-instalované v těle zařízení
* instalační sada pro montáž do 1U racku (šroubky, kotvy, úchyty pro montáž do racku, 2x posuvné ližiny+kolejnice atd.)-vhodné i pro 2sloupkové racky s držákem
* uživatelská příručka

Odkaz na stránku výrobce: https://techspecs.ui.com/unifi/switching/eav-fiber
Průvodce instalací: https://dl.ui.com/qig/eav-fiber/#index
